Монтаж пола, стен и крыши из ОСП

Общее руководство

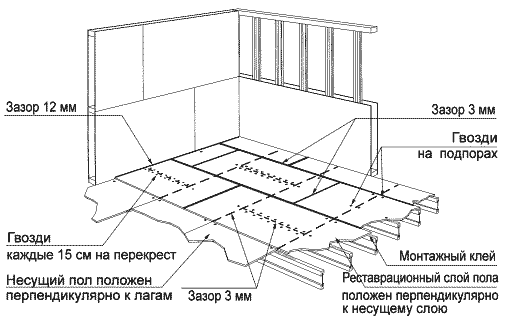

Монтаж пола из ОСБ

Перечислим общие принципы монтажа пола из ОСП-плит.

Плиты с прямыми краями следует соединять на лагах, соблюдая дилатационный зазор минимум 3 мм вокруг плиты. При монтаже плит между стенами или в случае “плавающих полов” следует оставить зазор 12 мм между плитой и стеной.

Плиты укладывать главной осью перпендикулярно к лагам. Соединение коротких краев плиты всегда должно находиться на лагах.

Плиту, применяемую для крыши или для пола, следует монтировать печатью вниз. Если плиту OSB укладывать в ряд длиннее 12 м, следует дополнительно оставить зазор 25 мм

raskladka-osb-na-polu55 Монтаж пола, стен и крыши из ОСП  Свой дом

Раскладка ОСП-плит на полу

Длинные края, неопертые на лаги, должны иметь профиль “гребень-паз”, вспомогательную опору или соединяющую Н-образную скобу.

Если перекрытие не имеет крыши, то во время атмосферных осадков следует сделать дренажные отверстия для водоотвода.

При деревянном перекрытии первого этажа здания, следует создать защиту от ветра, с нижней стороны конструкции перекрытия, плюс дополнительно гидроизоляцию непосредственно на грунте.



Таблица предварительной оценки зависимости расстояний между лагами и толщиной применяемой плиты в жилищном
Расстояния между лагами [мм]400500600
Рекомендованная толщина плиты OSB-3 [мм]15-1818-2222

Для крепления плит следует использовать гвозди длиной 51 мм (2″) спиральные, или от 45 мм (1 3/4 “) до 75 мм. вбиваем каждые 30 см на промежуточных подпорах и каждые 15 см на соединениях плит.

С целью повышения жесткости пола можно приклеивать плиту к лагам, применяя синтетический монтажный клей (клеи на водной основе не cмогут обеспечить надежного соединения из-за восковой поверхности ContiFinish).

Соединения гребень-паз следует склеивать (например клеем типа D3).

002 Монтаж пола, стен и крыши из ОСП  Свой дом

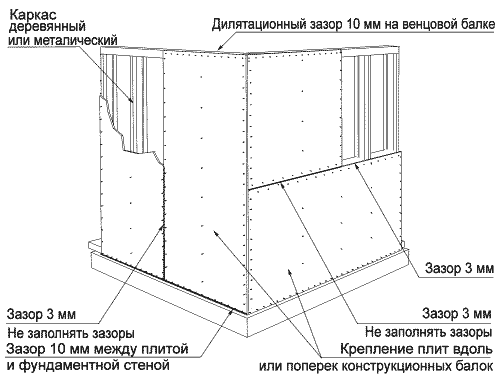

Монтаж стен из ОСБ-плит

Плиты OSB на стенах могут быть монтированы в горизонтальном и вертикальном положении. Между плитами и вокруг дверных и оконных проемов обязательно нужно оставить зазор мин. 3 мм.
Рекомендованная толщина плиты для обшивки стен 12 мм при расстоянии между стеновыми опорами 400 мм и 600 мм. Для дополнительной теплоизоляции стен рекомендуеттся применение минеральной ваты с облицовкой в виде минеральной штукатурки.
Для крепления настенных плит следует применять гвозди длиной 51 мм (2″) спиральные или от 45 мм (1 3/4 “) до 75 мм кольцевые. Гвозди вбиваем каждые 30 см на промежуточных подпорах и каждые 15 см на соединениях плит.
На наружных краях стен гвозди вбиваем каждые 10 см. Расстояние от гвоздя до края плиты не должно быть меньше, чем 1 см.
003 Монтаж пола, стен и крыши из ОСП  Свой дом

Монтаж крыши из ОСБ-плит

Перед монтажом обшивки следует убедиться, что стропильные ноги или обрешетка образуют ровную поверхность. Искривленные или неровные стропильные ноги повлияют на окончательный вид крыши и затруднят монтаж (к примеру, при большой неровности может не получиться состыковать соединение “гребень-паз” по всей длине плиты).

Плиты, которые промокли под дождем, следует оставить до полного высыхания и предохранить от биологической коррозии перед тем, как будет положена черепица, кровельные листы, терморубероид или гонты.
Необогреваемое пространство под полом или чердак должны быть хорошо вентилируемы. Вентиляционные отверстия должны составлять не менее 1/150 всей горизонтальной поверхности.
Наибольшая эксплуатационная нагрузка должна приходиться на длинную главную ось плиты. Соединение коротких краев плиты всегда должно быть на подпорах крыши (стен или пола). Длинные края должны приходиться на вспомогательные опоры, иметь соединение “гребень-паз” или соединение Н-образными скобами.
0087 Монтаж пола, стен и крыши из ОСП  Свой дом

Между плитами с прямыми краями следует оставить зазор мин. 3 мм, чтобы дать плите возможность менять размеры при изменении температурных условий. Плита должна быть уложена на не менее чем двух опорах, при этом соединения плит также должны приходиться на опоры. Во время крепления плиты рабочие должны стоять на стропильных балках или обрешетке, соблюдая правила безопасности.

Таблица предварительной оценки зависимости расстояний между
стропильными ногами или обрешетками и толщиной
применяемой плиты для крыш с наклоном более 14 градусов:
Расстояние между стрпильными ногами или обрешетками [мм]6008001000
Рекомендуемая толщина плиты OSB [мм]121518

Если в конструкции крыши есть проёмы для дымоходов, то обшивку крыши небходимо отодвинуть от дымохода на расстояние в соответствии с принятыми Строительными нормами.

Для крепления плит OSB на крыше следует использовать гвозди длиной 51 мм спиральные или от 45 мм до 75 мм кольцевые. Гвозди вбиваем каждые 30 см на стропильных ногах или обрешетках и каждые 15 см на соединениях плит. Расстояние от гвоздя до края плиты не должно быть меньше, чем 1 см.

0044 Монтаж пола, стен и крыши из ОСП  Свой дом
ВНИМАНИЕ !!   Плиты OSB должны применяться согласно проекту, который соответствует требованиям соответствующих Строительных норм и правил. Приведенные рекомендации завода-изготовителя носят только информационный характер, окончательное решение для каждого случая применения плит в строительных конструкциях должно приниматься на основе квалифицированных инженерных расчетов.
